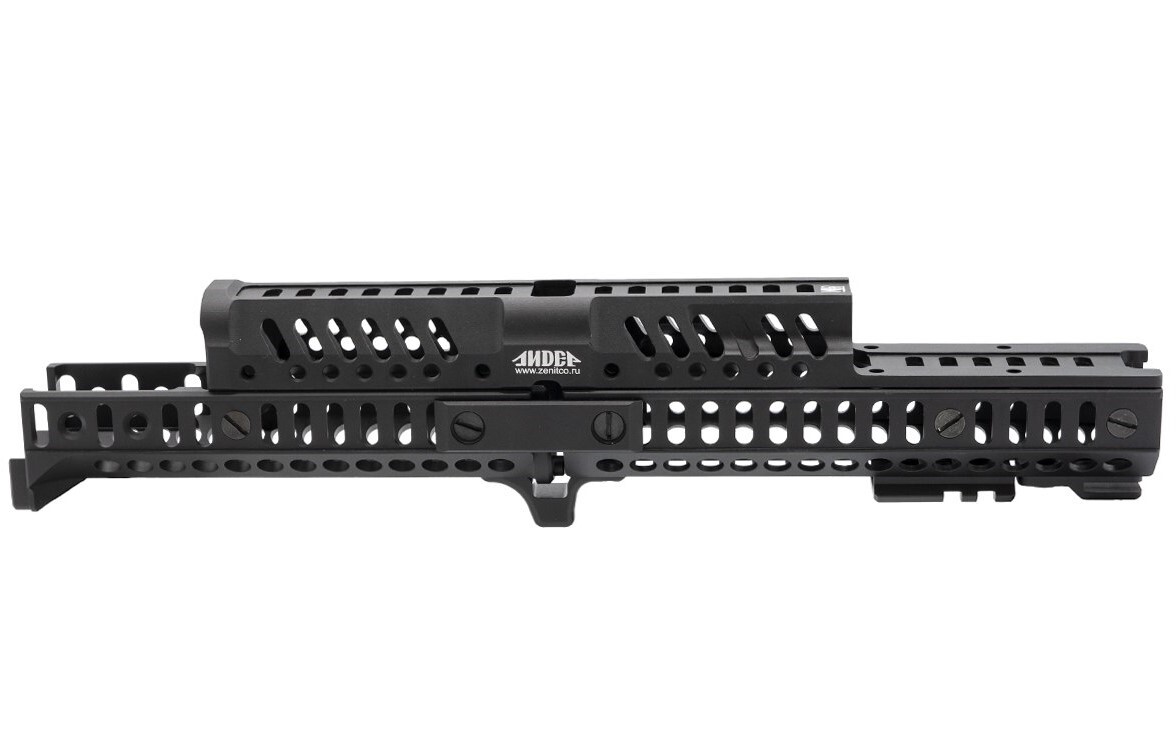

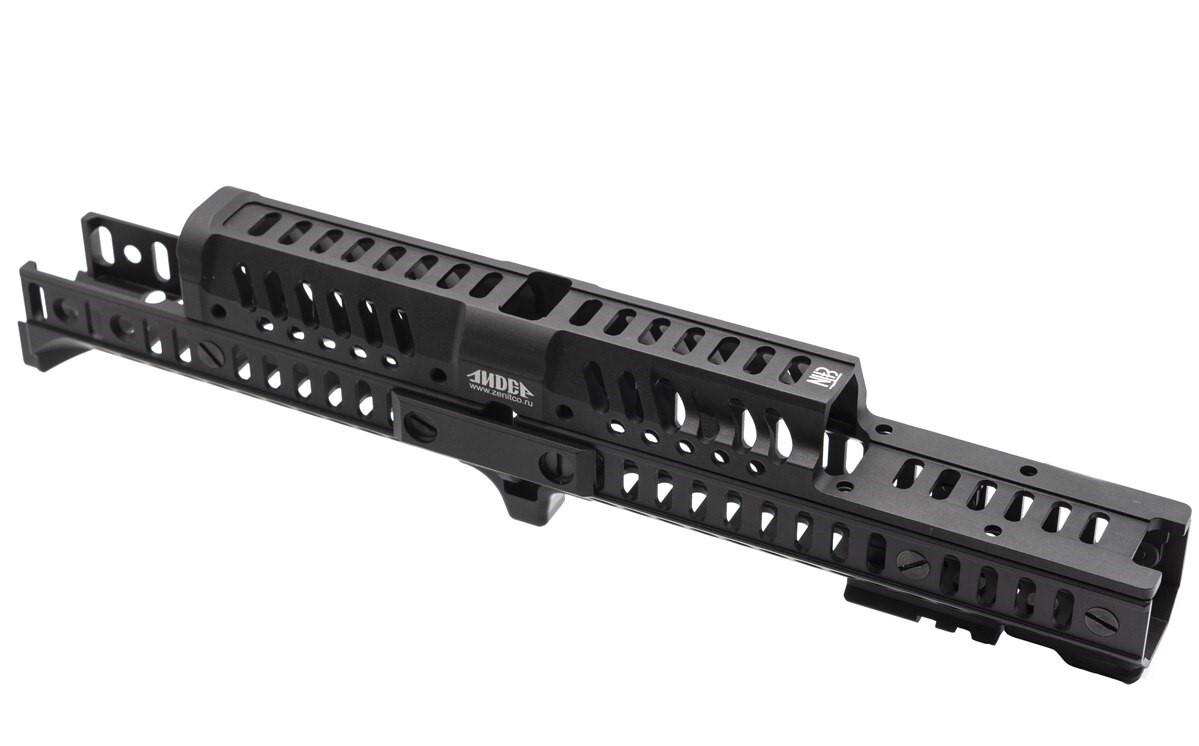

Комплект цевья для АК "Лидер", Зенит

Комплект «Лидер» предназначен для установки на место штатного цевья АК и карабинов на его основе с длиной ствола не менее 415 мм (несовместим с короткими версиями).

Особенности:

• комплект «Лидер» имеет направляющие Базис с четырёх сторон, позволяющие установку дополнительного оборудования, совместимого с Базисом напрямую на цевьё (упоры, антабки, кнопки, фиксаторы провода, накладки, рукоятки, дополнительные планки Пикатинни);
• для установки оборудования, совместимого с Пикатинни, возможна установка дополнительных планок Пикатинни (приобретаются отдельно) Б-2, Б-2Л, Б-2М, Б-2У в любом месте на направляющей Базис;
• В передней части комплекта расположена заниженная часть для установки прибора комбинированного «Перст-4»: как отдельного устройства, так и блока, который интегрируется в комплект. В случае работы без «Перста» возможна установка эргономичной вставки (приобретается отдельно).

Преимущества при эксплуатации:

• наличие платформы в передней части для установки прибора комбинированного «Перст-4»;
• прочность;
• обеспечивает удобство хвата;
• улучшает охлаждение ствола оружия;
• создаёт возможность крепления дополнительного оборудования.

ВНИМАНИЕ:Использование с шомполом невозможно!

Характеристики:

• Вес комплекта, г - 385;
• Длина комплекта, мм - 338;
• Материал - сплав алюминия Д16Т;
• Рабочий диапазон температур: от -50 до +50 0С.

Комплектность поставки:

• Кронштейн Б-10Л - 1шт.
• Кронштейн над газоотводной трубкой Б-31 Лидер - 1шт.
• Дополнительная насадка Лидер - 1шт.
• Упор Лидер - 1шт.
• Стяжка Лидер - 1шт.
• Б-2 Лидер - 1шт.
• Зацеп Лидер - 1шт.
• Винты М5х7 - 10 шт.
• Кулачковый зажим - 1 шт.
• Винт М5х9 - 4 шт.
• Крышка оковки - 1 шт.
• Руководство по эксплуатации - 1 шт.

Для установки комплекта «Лидер» на оружие необходимо:
1. Произвести неполную разборку оружия: снять штатное цевьё и газоотводную трубку. Снять с газоотводной трубки штатную накладку.
2. Установить вместо штатного цевья кронштейн Б-10Л. Для этого:
2.1. Установить на Б-10Л штатную оковку. Выступающий элемент на цевье должен войти в отверстие для шомпола в оковке. Если в штатной оковке нет отверстия для шомпола (например, как в TG2), то выступающий элемент на цевье необходимо спилить. Больше ничего не спиливать! В случае наличия отверстия на оковке спиливать выступающий элемент не надо!
2.2. Совместить свободный конец цевья Б-10Л с пазом ствольной коробки.
2.3. Положив на шайбу антабки деревянную или металлическую проставку, молотком забить цевьё Б-10Л в ствольную коробку оружия. Удары допустимы только по проставке. Цевьё входит жестко, пилить его не допускается. Жесткость посадки цевья влияет на надежность посадки прицельных приспособлений, тем самым влияя на точность стрельбы.
2.4. Закрыть флажок на оковке.
3. Установить газоотводную трубку. Опустить замыкатель газовой трубки.
4. Установить кронштейн Б-31 Лидер.
5. Установить кронштейн ДЛ Лидер.
6. Соединить Б-10Л и ДЛ Лидер сбоку при помощи стяжки Лидер. Стяжка прикручивается при помощи винтов М5х9 (более длинные). Во все остальные места соединения Б-10Л, Б-31 Лидер и ДЛ Лидер вкрутить винты М5х7 (более короткие).
7. Соединить Б-10Л и ДЛ Лидер снизу при помощи упора Лидер. Упор прикручивается при помощи винтов М5х7 (более короткие).
8. Установить зацеп Лидер так, как показано на изображениях в инструкции. Если зацеп входит туго, воспользуйтесь молотком и проставкой.

Жесткость посадки цевья и  кронштейнов, входящих в комплект, определяет жесткость крепления прицельных приспособлений, что влияет на точность выстрела.
